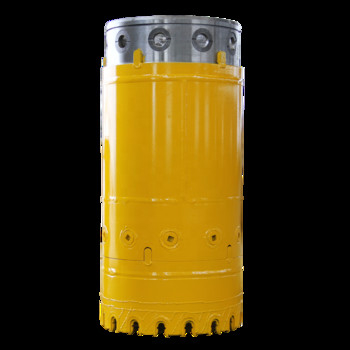

Rury osłonowe z podwójnymi ściankami mają uniwersalne zastosowanie, ponieważ są zaprojektowane specjalnie do przenoszenia dużych sił obrotowych i pionowych wytwarzanych przez napędy obrotowe lub oscylacje wiertnicy.
Zastosowanie obudów o podwójnych ściankach zapewnia spłukiwanie przewodu wiertniczego.

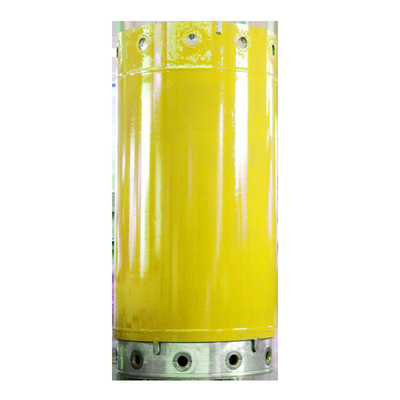

Jednościenna obrotowa rura osłonowa może być używana do zastosowań, w których ważna jest redukcja masy.
Zakres średnic wiercenia: 620 ~ 2500 mm
Grubość ścianki: 20~60mm
Rura osłonowa z podwójną ścianką 25CrMo Obudowa Wspólna obudowa Buta WS39 Zęby Bauer Obudowy wiertnicze
1.Spawalniczy:Pełne spawanie robotem, spawanie łukiem krytym, bez szwów
2. Obudowa wspólne:Q345B z obróbką cieplną lub 25CrMo
3.Materiał rury osłonowej:Q345B
4.Rozmiar:Można dostosować różne rozmiary
5.System połączeń:Bauer, Leffer i inne systemy połączeń można dostosować
6. Dopasowana wiertnica:Wiertnice Bauer, Soilmec, Mait, Casagrande, Liebherr, Sany i inne międzynarodowe marki
7. Pionowość: Pionowość obudowy nie przekracza 2%;
Eliptyczność stawu jest kontrolowana w zakresie ±1mm.
8. Śruba:Połączenie śrubowe obudowy ma standard niemiecki, standard japoński, LEEFER (zwykle używany do pełnego obrotu), Tajwan (maszyna do dużych obciążeń) i inne specyfikacje zgodnie z wymaganiami klienta.
OBUDOWA DWUŚCIENNA DANE TECHNICZNE
| śr. | Długość |
Gruba ściana ness-1 |
Gruba ściana ness-2 |
Całkowita grubość ness |
Śruba ILOŚĆ |
|||||
| D1/D2 | 1m | 2m | 3m | 4m | 5m | 6m | A1 | A2 | T2 | Śruba |
| (mm) | Waga (kg) Numer części | (mm) | (mm) | (mm) | (Nie) | |||||
| 620/540 | 403 | 739 | 1074 | 1411 | 1747 | 2081 | 12 | 8 | 40 | 8 |
| 880/800 | 585 | 1069 | 1552 | 2036 | 2520 | 3005 | 12 | 8 | 40 | 10 |
| 1000/920 | 669 | 1221 | 1773 | 2328 | 2877 | 3429 | 12 | 8 | 40 | 10 |
| 1180/1100 | 844 | 1580 | 2316 | 3052 | 3787 | 4522 | 16 | 8 | 40 | 12 |
| 1300/1220 | 933 | 1746 | 2558 | 3372 | 4184 | 4996 | 16 | 8 | 40 | 12 |
| 1500/1400 | 1433 | 2628 | 3817 | 5009 | 6210 | 7393 | 20 | 10 | 50 | 12 |
| 1800/1700 | 1730 | 3166 | 4602 | 6038 | 7474 | 8910 | 20 | 10 | 50 | 16 |
| 2000/1880 | 2450 | 4280 | 6110 | 7940 | 9770 | 11600 | 20 | 15 | 60 | 12 |
| 2200/2080 | 2700 | 4720 | 6740 | 8760 | 10780 | 12800 | 20 | 15 | 60 | 12 |
| 2500/2380 | 2960 | 5240 | 7520 | 9800 | 12080 | 14360 | 20 | 15 | 60 |
16
|
